Visierungen– Waffensachkunde erklärt

Überblick

Visiere sind Vorrichtungen, die beim Anvisieren mit Feuerwaffen helfen. Eine offene Visierung setzt sich aus Kimme und Korn zusammen oder ist eine Fluchtvisierung, wie man sie bei Flinten findet. Das Hauptproblem bei offenen Visierungen ist die Notwendigkeit, mehrere unterschiedlich entfernte Punkte gleichzeitig klar zu fokussieren. Daher existieren optische Visierungen wie Zielfernrohre, die das Ziel und die Visierhilfen in eine gemeinsame Ebene bringen und somit das Zielen erleichtern.

Grundlagen

Visiere

• Visiere sind Hilfsmittel zum Anvisieren mit Schusswaffen.

• Visierung: Komplette Einrichtung zum Zielen

Kategorisierung

1. Offene Visiereinrichtung

   1. Mit Kimme und Korn

   2. Flintenvisierung (Fluchtvisierung)

2. Geschlossene Visiereinrichtung

   1. Diopter

3. Optische Visiereinrichtung

   1. Zielfernrohre

Offene Visierung

Allgemeines

• Die offene Visierung besteht aus Kimme und Korn.

Kimme

• Die Kimme ist eine Vorrichtung am hinteren Teil des Laufs, die in der Nähe des Auges liegt und in Verbindung mit dem Korn zum Zielen dient.

• Bei Repetierern und Büchsflinten ist die Kimme fest integriert.

• Bei Drillingen lässt sich die Kimme bewegen und umklappen.

Korn

• Das Korn ist eine Erhöhung an der Mündung des Laufs, die weiter vom Auge entfernt ist und zum Zielen verwendet wird.

Zielen

• Eine Sichtlinie aus Kimme – Korn – Ziel herstellen

• Richtige Position: Das Korn liegt zentriert in der Kimme („gestrichen“).

• Vorteil: Großes Sichtfeld und schnelles Anvisieren

• Nachteil: Häufige Zielfehler

Zielfehler und Treffpunktlage

Visierung	Trefferpunkt
Gestrichenes Korn	Zentral
Feinkorn	Tiefschuss
Vollkorn	Hochschuss
Links verklemmt	Links daneben
Rechts verklemmt	Rechts daneben
Links verkantet	Links tief
Rechts verkantet	Rechts tief

Flintenvisierung

• Bei der Flintenvisierung oder Fluchtvisierung setzt sich die Visierung lediglich aus dem Korn und der Laufschiene zusammen. Es gibt keine Kimme.

• Das Zielen erfolgt in der Verlängerung des Laufs.

Optische Visierung

Optische Visiereinrichtungen

• Ein Problem bei offenen Visierungen besteht darin, dass drei unterschiedlich entfernte Punkte Kimme Korn und Ziel) in Übereinstimmung gebracht werden müssen.

• Das Auge ist jedoch nicht in der Lage, alle drei Punkte gleichzeitig scharf zu sehen.

• Zielfernrohre als optische Visiereinrichtungen beheben dieses Problem, indem die Visiereinrichtung (das Absehen und das Ziel auf eine gemeinsame Ebene gebracht werden. Dadurch kann das Auge beide scharf fokussieren.

• Vorteile von Zielfernrohren

  • Erleichtern das Zielen

  • Vergrößern das Zielbild

  • Verbessern die Sicht bei Dämmerung

  • Erleichtern die Entfernungsabschätzung

Geschlossene Visierung

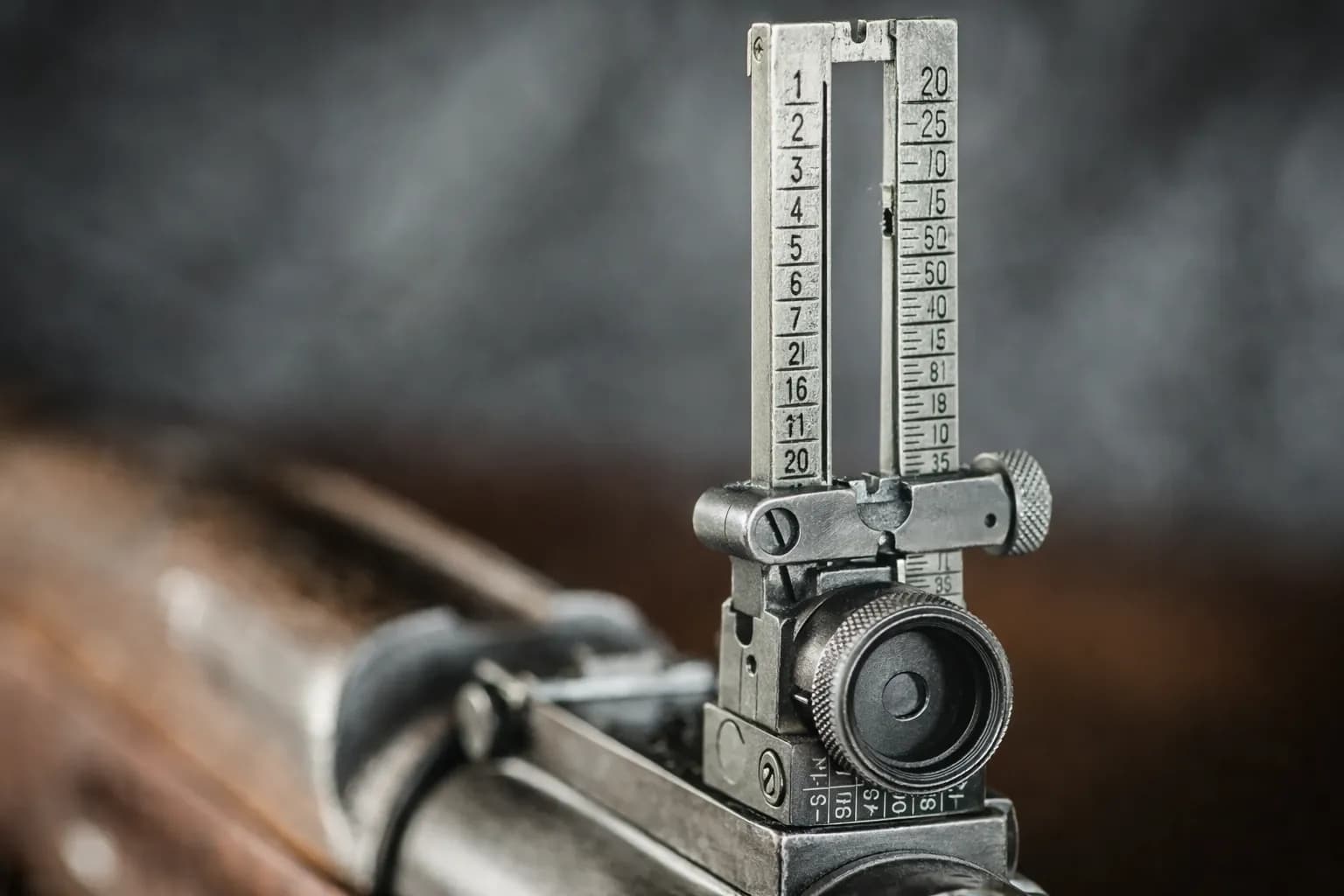

Diopter

Geschlossene Visiereinrichtungen finden hauptsächlich im Sportschießen Verwendung und sind für die Jagd nicht von Bedeutung.

• Synonym: Lochvisier

• Wie bei der Kimme wird durch das Sehloch das Korn zentriert.

• Vorteil: Reduzierung von Zielfehlern durch Verlängerung der Visierlinie

• Nachteil: Benötigt gute Lichtverhältnisse

• Einsatzbereich: Sportgewehre
