Schusstafel– Waffensachkunde erklärt

Schusstafel

Überblick

Schusstafeln verzeichnen die für die Nutzung erforderlichen Merkmale von Munition. Dazu zählen neben dem Kaliber und dem Gewicht des Geschosses auch ballistische Informationen wie Geschossgeschwindigkeit sowie die Energie des Geschosses.

Ein wesentlicher Wert ist die günstigste Einschussentfernung. Dies ist der Punkt, an dem die Flugbahn des Geschosses zum zweiten Mal die Visierlinie kreuzt, wenn bei 100 m ein Hochschuss von 4 cm vorliegt. Zusätzlich können Schusstafeln auch Informationen über den Bleigehalt oder die Stoppwirkung enthalten.

Grundlagenwissen

  • Schusstafeln führen in tabellarischer Form die Eigenschaften von Munition auf, die für das Schießen notwendig sind. Dazu gehören auch ballistische Daten.

  • Diese ballistischen Daten werden stets aus Läufen mit einer Länge von 60 cm ermittelt.

  • Schusstafeln umfassen mindestens folgende Angaben:

    • Kaliber

    • Gewicht des Geschosses

    • Hersteller

    • Günstigste Einschussentfernung

    • Geschossgeschwindigkeit (V0, V100, V200)

    • Geschossenergie in Joule (E0, E100, E200)

    • Hochschuss und Tiefschuss bei unterschiedlichen Schussdistanzen

  • Zusätzliche Angaben:

    • Bleifrei (ja/nein)

    • Stoppwirkung

    • Sicherheit bei Ausschuss

    • Schonung des Wildbrets

Günstigste Einschussentfernung (GEE)

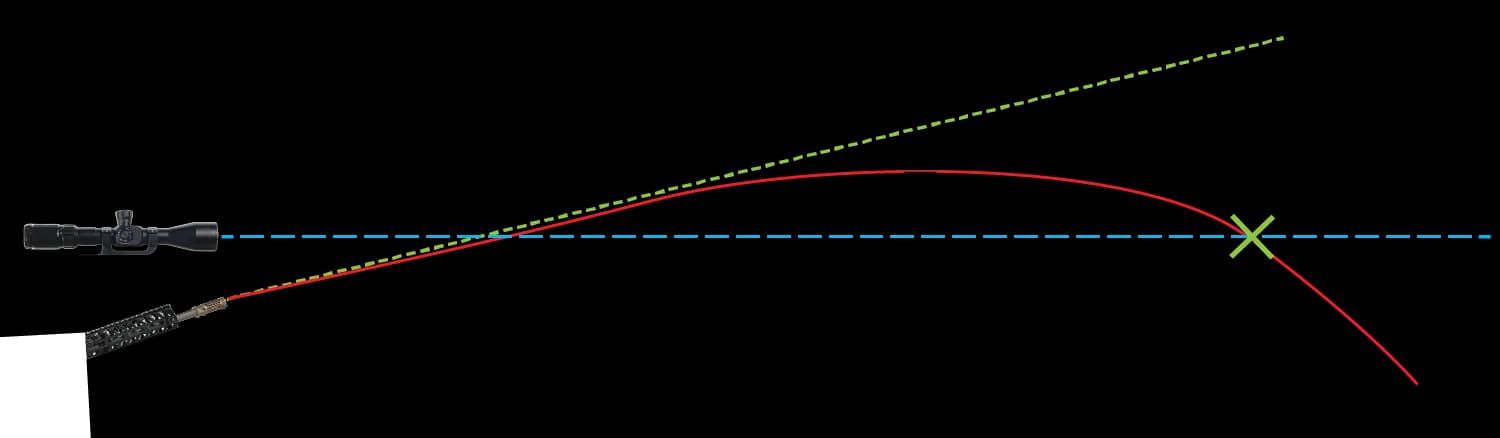

  • Die günstigste Einschussentfernung (GEE) ist der Punkt, an dem die Flugbahn des Geschosses zum zweiten Mal die Visierlinie durchschneidet, wenn bei 100 m ein Hochschuss von 4 cm besteht.

    • Vereinfachung: Die GEE beschreibt die Entfernung, bis zu der ohne Anpassung des Haltepunkts geschossen werden kann.

  • Beispiel: Liegt die GEE einer Patrone bei 180 m, so wird sie auf dem Schießstand auf ein Ziel in 100 m Entfernung mit einem Hochschuss von 4 cm justiert. Bei der Jagd ist eine Abweichung des Treffers um 4 cm bei einem Kammerschuss unerheblich. Dies ermöglicht die Jagd auf kurze und lange Distanzen.

  • Vorteil: Durch das Einschießen auf die GEE kann die ballistische Leistung der Patrone optimal ausgeschöpft werden.

Geschossgeschwindigkeit (V)

  • Abkürzung „V“ (engl.: „velocity“)

  • Einheit: m/s

  • V0: Geschossgeschwindigkeit beim Austritt aus der Mündung

    • Maximale Geschwindigkeit

    • Niedriger bei kürzeren Läufen bei gleicher Kaliber

  • V50/100: Geschossgeschwindigkeit 50/100 m nach dem Verlassen der Mündung

Geschossenergie (E)

  • Die Energie des Geschosses ist dessen kinetische Energie (Einheit: Joule)

  • Abkürzung „E“

  • E0: Kinetische Energie des Geschosses beim Austritt aus der Laufmündung

  • E100: Kinetische Energie des Geschosses 100 m nach dem Verlassen der Laufmündung

    • Basis für die Mindestanforderungen an Kaliber für die Jagd auf Schalenwild

    • Siehe: Mindestkaliber von Büchsenpatronen

  • Die Auftreffenergie hängt von der Masse und der Geschwindigkeit des Geschosses ab
